Aprendiendo con Sylvina

TdC youtube Teoría de Control
VIDEOS teóricos y prácticos

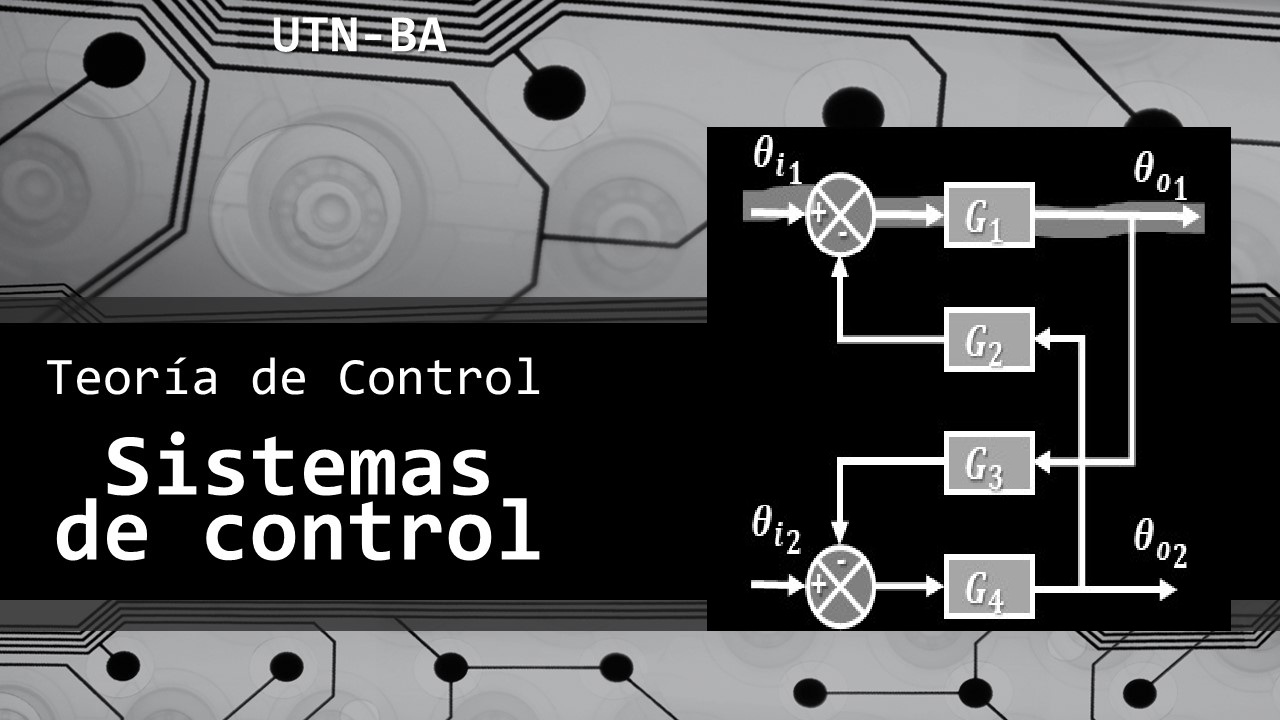

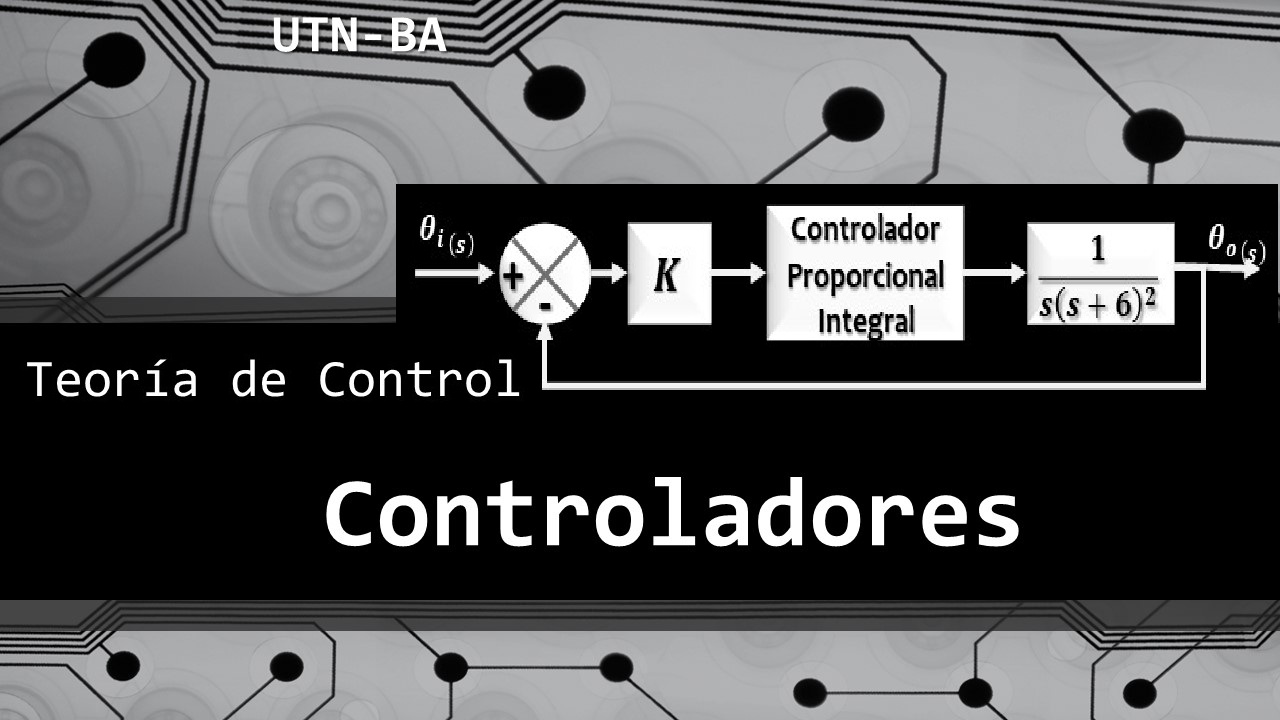

sistemas de control-teoría sistemas de control-ejercicio de parcial Error en estado estable ceros polos estabilidad criterio de Hurwitz lugar de raíces-teoría lugar de raíces - ej parcial conroladores-teoría controladors-ejercicio PLC-TON TOF PLC-contador PLC NA NC bobina - enclavamiento PLC-ej de parcial
PLC - Ejercicios resueltos (diagramas y archivos)
  • Ej. 1. Conexión de un motor usando retención Se utilizarán 2 pulsadores N/A, uno de arranque y otro de parada, y una salida para el motor:
  • Ej. 2. Conexión de un motor usando bobina de set-reset Se utilizarán 2 pulsadores; un N/A para el arranque y otro N/C para la detención, y una salida para el motor:
  • Ej. 3. Encendido retardado un motor Se utilizarán 2 pulsadores N/A, uno de arranque y otro de detención. Se utilizarán 2 salidas, una para el motor y otra para una lámpara que estará activada mientras dure el conteo. El encendido del motor se realizará luego de 5 segundos de que la orden haya sido dada:
  • Ej. 4. Conexión de una lámpara temporizada tipo luz de pasillo Se utilizarán un pulsador N/A para el encendido, el cual, al pulsarse deberá activar una salida (luz de pasillo) durante 15 segundos. La otra salida encenderá una luz testigo faltando 5 segundos para señalizar el próximo apagado de la luz de pasillo. Si en este lapso se presiona nuevamente el pulsador, se reiniciará el proceso:
  • Ej. 5. Conexión de un motor con desconexión por conteo de pulsos Se utilizarán tres pulsadores. Un pulsador N/A dará la orden de arranque del motor. Un pulsador N/C dará la orden de apagado, el cual se efectuará luego de contar 5 pulsos (presiones en el pulsador). Habrá otro pulsador N/C que podrá resetear el contador. Se utilizará una salida para el motor:
  • Ej. 6. Secuencia con tres contactos para el encendido de una lámpara Para este ejercicio utilizaremos 4 entradas conectadas a pulsadores N/A. Presionando primero la entrada 2, luego la entrada 1 y finalmente la entrada 3 activaremos la salida 1. No se activará si el orden de entradas es otro. El sistema permanecerá bloqueado hasta que se presione el pulsador asociado a la entrada 4 N/A. Ese mismo pulsador podrá resetear la secuencia en cualquier momento:
PARCIALES
